Ánodo de tungsteno de renio en tubo de rayos X

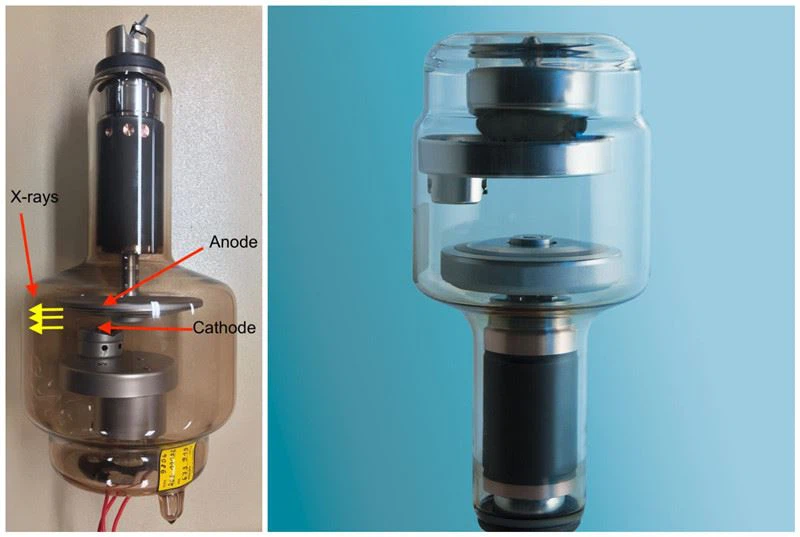

El ánodo (o anticátodo) es el componente de los tubos de rayos X donde se producen los rayos X. Es una pieza de metal, en forma de disco con un diámetro entre 55 y 100 mm, y espesor de 7 mm
Tungsteno de renio y ánodo de tungsteno puro en tubos de rayos X
El ánodo (o anticátodo) es el componente de los tubos de rayos X donde se producen los rayos X. Es una pieza de metal, en forma de disco, con un diámetro entre 55 y 100 mm, y un espesor de 7 mm, conectada al lado positivo del circuito eléctrico. El ánodo convierte la energía del electrón incidente en rayos X disipando el calor como subproducto.
La mayoría de los ánodos de los tubos de rayos X están hechos de tungsteno (el material objetivo). El tungsteno tiene un número atómico alto (Z=74) y un punto de fusión alto de 3370 grados con una tasa de evaporación correspondientemente baja. El alto número atómico del tungsteno proporciona una producción más eficiente en comparación con los materiales objetivo de menor número atómico. También se utiliza una aleación que contiene tungsteno y renio porque la adición de 5-10 por ciento de renio evita el desgaste de la superficie del ánodo. El cuerpo del ánodo está fabricado con materiales ligeros y con buena capacidad de almacenamiento de calor, como el molibdeno y el grafito. El molibdeno también se usa a menudo como material objetivo para los ánodos que se usan en mamografía porque tiene un número atómico intermedio (Z=42) y los rayos X producidos tienen energías adecuadas para este propósito. Algunos ánodos utilizados en mamografía también están hechos de renio (Z=45), que tiene rayos X característicos de energías ligeramente más altas, que son más penetrantes y se usan preferentemente en imágenes mamarias densas.
El disco del ánodo gira y se somete a un haz de electrones concentrado que emana del cátodo y que es acelerado por una gran diferencia de potencial entre el cátodo y el ánodo. Cuando el haz de electrones golpea el ánodo (en el punto focal real), las interacciones de los electrones con el material objetivo producen el haz de rayos X. El ángulo del ánodo es el ángulo entre la vertical y la superficie objetivo con la mayoría de los tubos de rayos X que tienen un ángulo del ánodo de 12-15 grados . Un ángulo más pequeño da como resultado un punto focal efectivo más pequeño.
